Barrial^® autoporté premium : garde-corps lesté pour toiture-terrasse inaccessible au public

• Barrial autoporté premium permet le réglage de l'horizontalité de la main courante bien que la surface de circulation ne soit pas plane
• Le système est garanti 10 ans

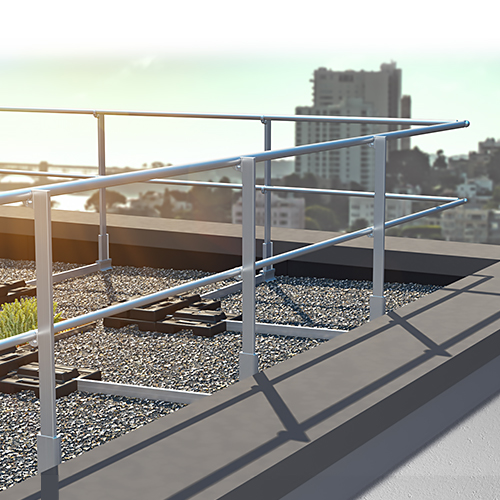

Barrial autoporté premium est un système de garde-corps lesté en aluminium pour toitures-terrasses inaccessibles au public. Il permet le réglage de la main courante parallèlement à l‘acrotère. L‘ensemble du système, y compris les contrepoids, est garanti 10 ans.
Il constitue un système de protection collective et permanente contre les chutes de hauteur qui répond à l‘ensemble des contraintes réglementaires. Livrable en alu brut ou laqué teinte RAL au choix.

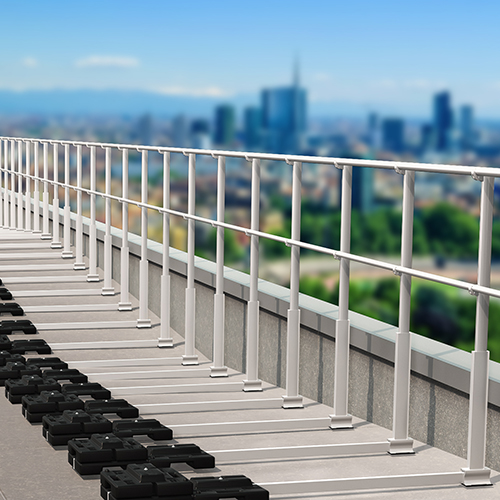

Les principaux avantages du produit

• Main courante parallèle à l‘acrotère
• Garanti 10 ans (contrepoids compris)
• Forme et matériau du contrepoids faisant office de résilient conformément au DTU 43.1
• Rapidité de pose
• Variante rabattable
• Variante sans acrotère

Domaine d’application

Barrial autoporté premium est conforme aux normes en vigueur NF E 85-015 et NF EN 13374 classe A.
Barrial autoporté premium répond à la réglementation française relative à la sécurité collective et permanente en prévention des chutes de hauteur, selon le décret n°2004-924 du 1er septembre 2004 (Art. R.233-13-20).

Normes et essais

Par son décret du 1er septembre 2004, la loi française prévoit que la prévention des chutes de hauteur doit être assurée par des garde-corps (Art. R.233-13-20).
Sa circulaire d’application (DRT 2005/08 du 27 juin 2005) retient comme base de contrôle d’aptitude à l’emploi la norme NF EN 14122-3 (Sécurité des machines – décembre 2007). La norme française NF E85-015 d’avril 2008 remplace les annexes nationales de la norme NF EN 14122-3.

Cette norme spécifie qu’un garde-corps doit être installé dès que la hauteur de chute potentielle est supérieure à 500 mm.

Les matériaux employés doivent être, par leur nature ou par l’intermédiaire d’un traitement complémentaire, en mesure de résister à la corrosion induite par l’atmosphère ambiante.

L’ensemble de la gamme Barrial fait l’objet d’une certification de conformité à la norme NF E85-015. Les certificats et les rapports d’essais sont disponibles sur demande.

Présentation en vidéo de Barrial^® autoporté

Voici une vidéo de présentation du produit et de toutes les possibilités offertes par la gamme Barrial.

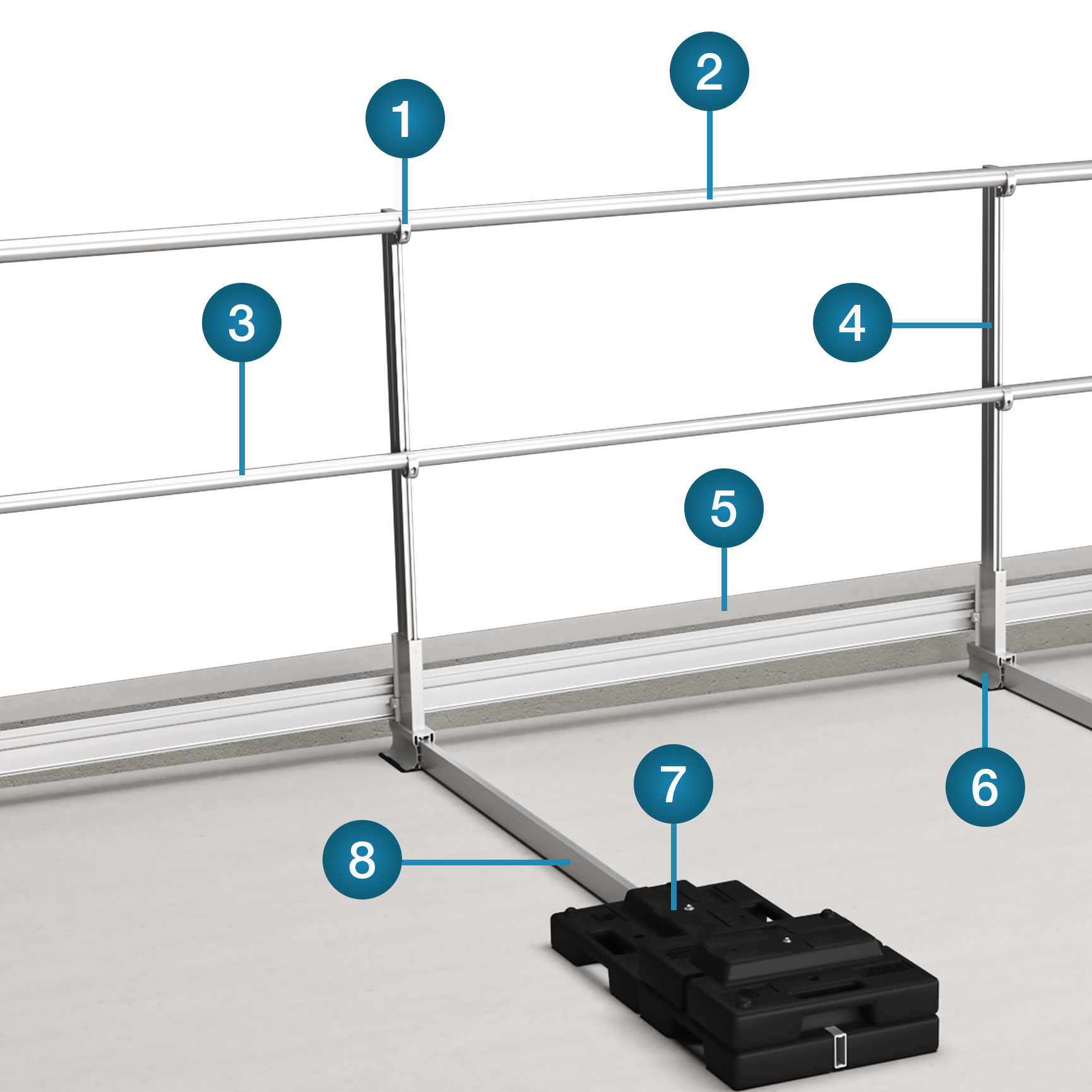

Barrial autoporté premium est composé d'une main courante (parallèle à l'acrotère), un étrier étau, un montant (doit, coudé ou cintré), une lisse intermédiaire, une plinthe (si nécessaire), un fourreau d‘assemblage, un rail, un contrepoids Barrilest.



1. Étrier étau
2. Main courante
3. Lisse intermédiaire Ø 35 mm
4. Montant type : droit
5. Plinthe
6. Fourreau d'assemblage
7. Contrepoids Barrilest
8. Rail

Main courante, lisse intermédiaire et accessoires

Innovation :

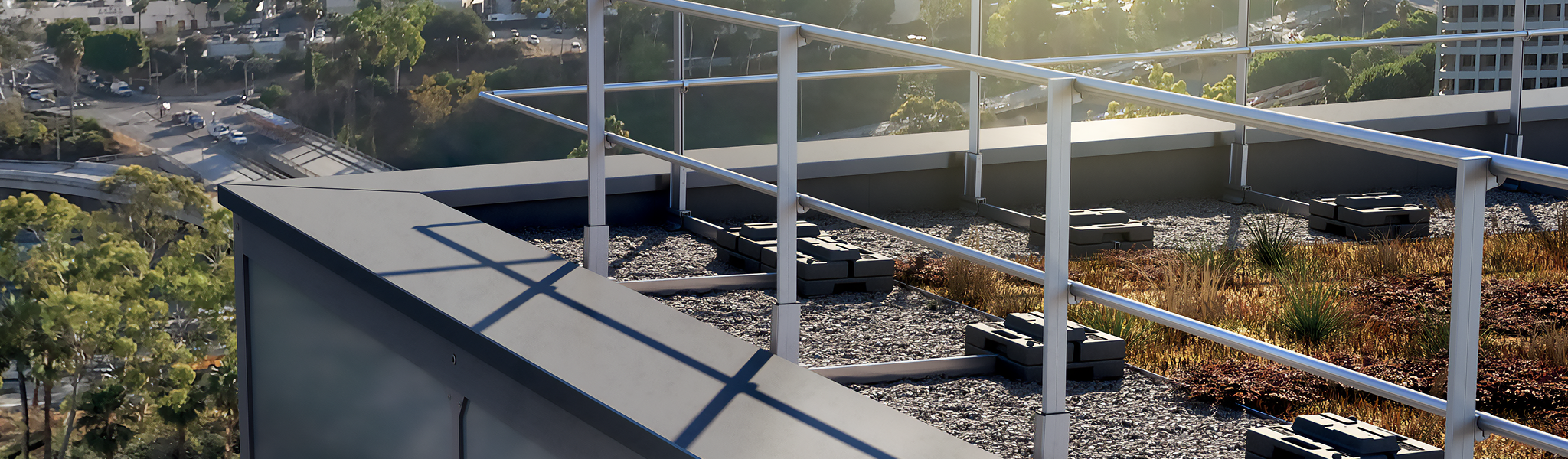

la main courante est maintenue à l‘horizontale grâce au réglage du garde-corps Barrial autoporté premium



1. Jonction
2. Fixation murale
3. Embout
4. Lisse
5. Angle à degré variable

Etriers étaux sur montant : serrage pratique et rapide

• Etrier étau prémonté d’usine pour un montage rapide
• Hauteur réglable sur site
• Montage des mains courantes et lisses intermédiaires sans risque de rayures
• Ajustements aisés sur chantier sans démontage à l’aide d’un seul outil
• Permet de respecter un espace libre uniforme entre lisses conformément aux normes



1. Vis de fixation
2. Vis de serrage

Montants

Montants de hauteur variable, ajustée au besoin du chantier.
La hauteur du montant peut varier de 1100 à 1300 mm.



1. Droit
2. Coudé à 15°
3. Coudé à 30°
4. Cintré

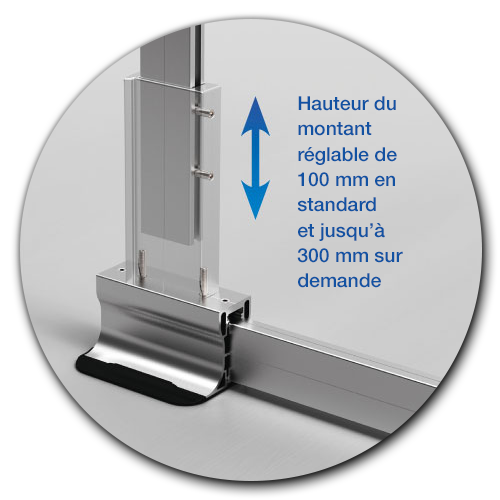

Fourreau multifonctionnel

• La hauteur de la main courante est ajustable sur une plage de 100 mm, grâce au réglage du montant dans le fourreau.
• Le rail peut être disposé de part et d’autre du fourreau pour une stabilité optimale.
• Le fourreau nervuré permet un montage aisé de la plinthe.

Systèmes de lestage

Barrial autoporté premium peut être mis en œuvre avec deux systèmes de lestage, conçus pour préserver la membrane d’étanchéité.

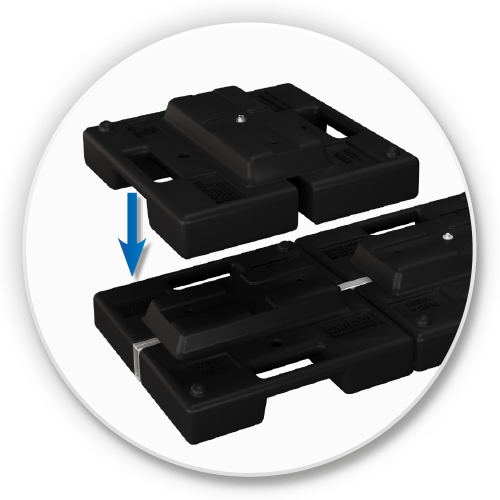

Barrilest 12.5, contrepoids de 12,5 kg

• Fabriqué en matériau recyclé et recyclable
• Garantis 10 ans
• Dimensions conformes au DTU 43.1
• Respect de l’étanchéité, ne nécessite pas de résilient
• Empilable, stockage optimisé
• Poignées valises et poids de 12,5 kg pour un transport ergonomique en toute sécurité
• Mise en œuvre rapide : fixation sur le rail par vis auto perceuse

Barrial^® autoporté premium avec plinthe

Pour les acrotères d’une hauteur inférieure à 100 mm.

Barrial^® autoporté premium avec plinthe en l’absence d’acrotère.

Uniquement avec montants coudés 30°.
