Origal^® : Bandes et boîtes pare-gravier en aluminium

• Raccordement et pose facilités
• Bonne stabilité
• Gain de place

Bandes pare-gravier en aluminium

Elles permettent de délimiter les zones de gravillons et de végétalisation en toitures-terrasses pour l'évacuation des eaux pluviales.



Boîtes pare-gravier en aluminium (garde-grêves)

Elles évitent l'engorgement des naissances ou des descentes d'eaux pluviales dans le cas des étanchéités protégées par gravillons.

Présentation en vidéo du produit

Voici une vidéo de présentation du produit et de sa simplicité de mise en œuvre

Présentation du système Origal bandes pare-gravier

Les bandes pare-gravier Origal sont réalisées en aluminium brut 10/10^ème et sont livrées en longueurs de 2 ml. Outre les 3 dimensions standard prédéfinies, elles peuvent être fabriquées sur mesure.

Des solutions spécifiques sont également disponibles :

• avec talon ajouré, pour fixation par raccordement entre deux membranes d’étanchéité bitumineuse.
• avec pli ajouré, pour fixation par pontage sur membrane synthétique.

Les perforations sont conformes aux DTU 43.1 (NFP84-204) et DTU 60.11 (NFP40-202).



1. Bande pare-gravier 70/50
2. Bande pare gravier 100/90
3. Bande pare-gravier 140/90

Avantages



Raccordement

La pose est facilitée par le recouvrement des bandes pare-gravier Origal entre elles : l'usinage spécifique de chaque extrémité assure l'emboîtement des longueurs sans en obstruer les perforations.



Stabilité

Le pli est légèrement fermé, pour une meilleure stabilité de la bande au sol.

Présentation du système Origal boîtes pare-gravier

Les boîtes pare-gravier sont réalisées en aluminium 10/10ème. Leurs caractéristiques sont conformes aux :

• DTU 43.1 (NFP84-204-1-1 de novembre 2004)
• DTU 43.3 P1-1 (NFP84-206-1-1 d'avril 2008)



1. Bande pare-gravier 150
2. Bande pare gravier 200
3. Bande pare-gravier 290

Avantage

Gain de place

Grâce à un usinage prédictif de l'aluminium, les boîtes pare-gravier Origal sont livrées à plat, ce qui permet un gain de place appréciable. Leur mise en forme est rapide et facile.

1. Boîte à plat
2. Pliage des talons
3. Pliage des retombées avec languettes
4. Pliage des retombées sans languettes
5. Pliage des languettes

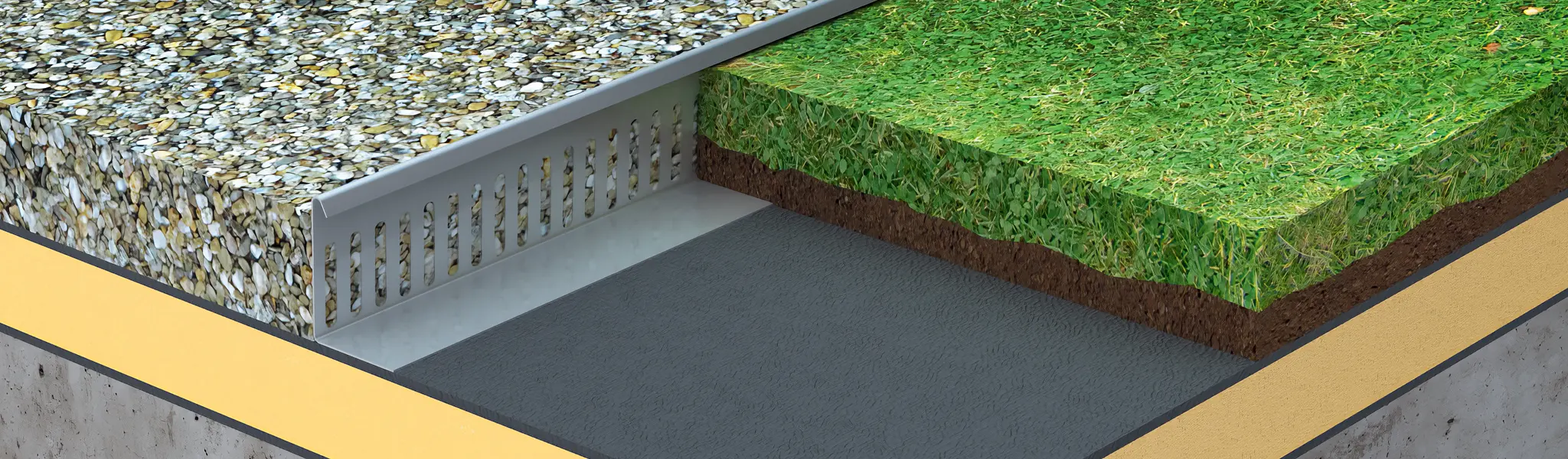

Origal bande pare-gravier avec talon plein pour délimitation de zone stérile en toiture végétalisée.



1. Protection gravillonnée (40 mm min.)
2. Complexe de végétalisation
3. Origal bande pare-gravier
4. Complexe d'étanchéité
5. Dalle

Origal bande pare-gravier avec talon ajouré pour étanchéité bitumineuse.



1. Talon ajouré

Origal bande pare-gravier avec pli ajouré pour pontage sur membrane synthétique.



1. Pli ajouré
2. Ajourage 6x80 mm
