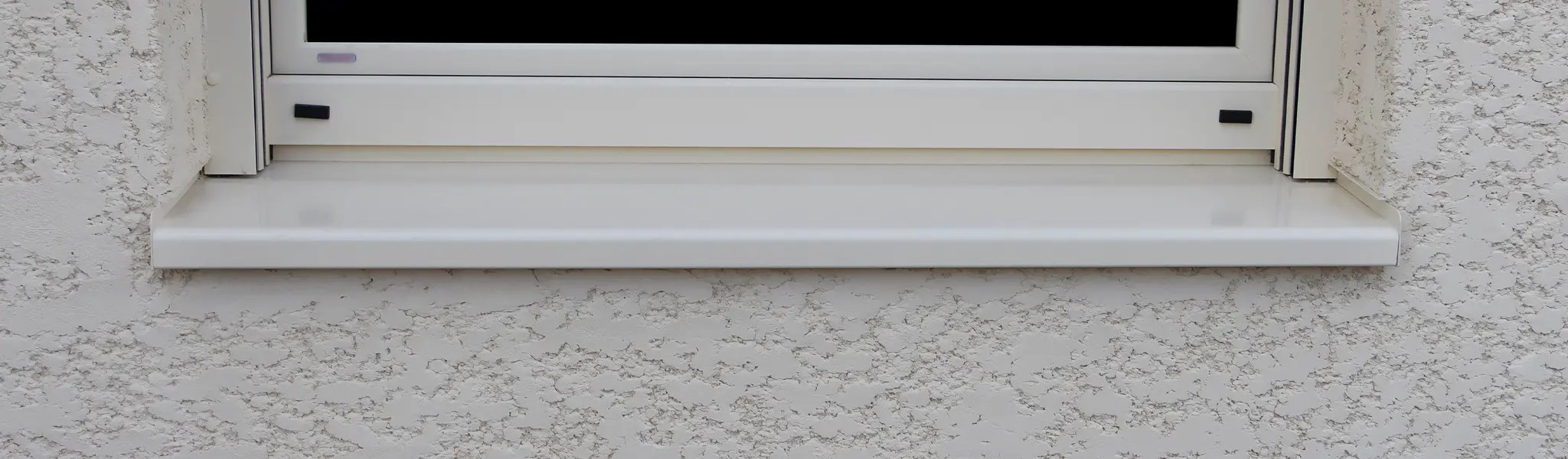

• La pente du support ainsi que le design à bord arrondi du Protègenet facilitent l’évacuation de l’eau.
• Le relevé de l’embout permet d‘éviter les infiltrations et les coulures latérales.
• La retombée a pour fonction d‘assurer une fermeture esthétique, ainsi qu'une protection contre les angles vifs, notamment en rez-de-chaussée.
• Disponible en 5 jours départ usine en finition : 7016, 9010, 9016, 1015, anodisé

Eléments du système

A - Appui de fenêtre avec son bord arrondi
B - Embout de finition en aluminium extrudé

Finition

• Alu brut
• Alu anodisé teinte naturelle
• Alu laqué teintes RAL au choix



1. Appui de fenêtre avec son bord arrondi
2. Embout de finition en aluminium extrudé aux extrémités

L'appui de fenêtre PR3

Le modèle PR3 permet une protection optimale contre les infiltrations grâce à son relevé en partie arrière.
Une protection complémentaire par un cordon d’étanchéité continu à l’arrière est indispensable.



1. PR3
2. Profondeur de fabrication



Les embouts PR3

Les embouts sont réalisés à partir d'un profilé en aluminium extrudé, pour une meilleure tenue.
En outre, les cannelures, intégrées au profilé, constituent une barrière supplémentaire aux infiltrations.

Les avantages PR3 :

• esthétique
• évite les coulures latérales
• protège des angles vifs
• permet une bonne protection grâce à son relevé en partie arrière.



1. Embout PR3

Dans le cas de tableaux avec isolant, dani alu propose l’embout n°3 ITE.
Il se met en oeuvre par engravure de l’isolant de tableau.



1. Embout n°3 ITE

Exemple d'utilisation PR3



1. Dormant
2. Embout
3. Mastic colle
4. Protegenet PR3
5. Isolant
6. Gros oeuvre
7. Profondeur à recouvrir

L’appui de fenêtre PR2

Solution de base sans relevé contre la menuiserie.
Une protection complémentaire par un cordon d‘étanchéité continu à l‘arrière est indispensable.



1. PR3
2. Profondeur de fabrication

Les embouts PR2

Les embouts sont réalisés à partir d'un profilé en aluminium extrudé, pour une meilleure tenue.
En outre, les cannelures, intégrées au profilé, constituent une barrière supplémentaire aux infiltrations.

Les avantages PR2 :

• esthétique
• évite les coulures latérales
• protège des angles vifs



1. Embout numéro 3

Dans le cas de tableaux avec isolant, dani alu propose l’embout n°2 ITE.
Il se met en oeuvre par engravure de l’isolant de tableau.



1. Embout numéro 2

Exemple d'utilisation PR2

Le modèle PR2 est la solution la plus simple et économique, sans relevé contre la menuiserie.



1. Dormant
2. Joint pompe
3. Embout
4. Mastic colle
5. Protegenet PR2
6. Isolant
7. Gros oeuvre
8. Profondeur à recouvrir

Notre bureau d’étude peut vous conseiller utilement pour la réalisation en usine de pièces spéciales :

• Angle sortant
• Angle rentrant
• Contour de pilier
• Pièce de jonction pour éléments filants ou fractionnés

Protègenet est simplement collé à l'aide d'un mastic colle polyuréthane.

Coller d'abord les embouts.

Puis les longueurs.
