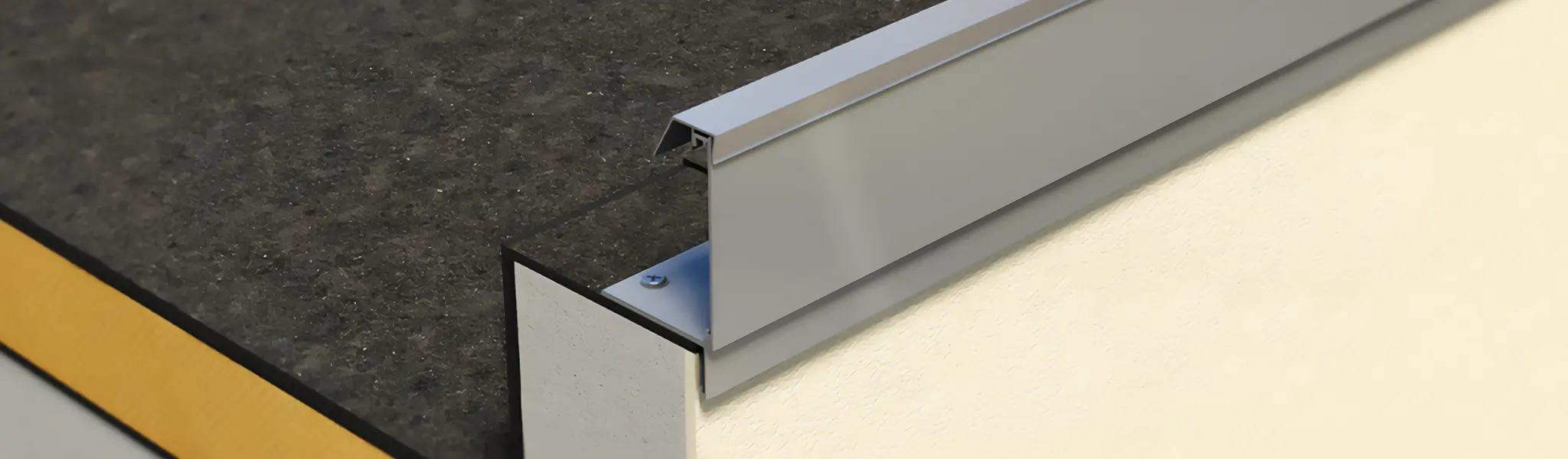

Rivnet^® : Systèmes de bande de rive et de rehausse d'acrotère

• Les bandes de rives ont deux fonctions essentielles
• La fonction de bande d‘égout, ou rejet d‘eau
• L‘arrêt et le raccordement de l‘étanchéité

Rivnet est une gamme de bandes de rives à base de profilés en aluminium.

Les bandes de rives sont des équerres extrudées en aluminium qui ont deux fonctions essentielles :

• La fonction de bande d'égout, ou rejet d'eau, permettant l'écartement des eaux de ruissellement et la protection des revêtements de façade ou de bardage.
• L'arrêt et le raccordement de l‘étanchéité sur la rive de l‘acrotère.

En plus de ces deux fonctions, les rehausses d‘acrotères ajoutent celle de relever l‘étanchéité au-dessus du niveau de l‘acrotère existant. La rehausse d‘acrotère est utilisée lorsque la hauteur d‘un acrotère est devenue insuffisante par rapport aux règles du DTU.
Cette gamme est disponible en alu brut ou tout autre coloris RAL

Eléments du système Rivnet

• Les profilés de longueur standard 3000 mm. Leur talon de fixation est muni de perçages réalisés en usine
• Dans le cas de rehausse d‘acrotère, le système peut être complété par le profilé Chapeau Rivnet, qui protège le relevé d‘étanchéité en tête
• Les accessoires : pièces de jonction, angles sortants, angles rentrants
• Les fixations Danivit 6 (inox Ø 6).

Bande de rive

La Série 80 regroupe 5 bandes de rives permettant de résoudre la plupart des cas de figures.

Elles se caractérisent par un talon de fixation de 80 mm et se différencient par la dimension de leur retombée.

Profilés en longueur standard de 3000 mm, prépercés en usine tous les 300 mm.

Les applications d’EIF sur le support et le Rivnet sont importantes pour une bonne adhérence de l’étanchéité.

Rivnet^® 80

Le Rivnet Série 80 est disponible en 5 tailles différentes :

• 35/80
• 50/80
• 70/80
• 115/80
• 170/80

Eléments du système Rivnet Série 80

1. Profilé en longueur standard de 3000 mm
2. Pièces de jonction
   (- Équerre de jonction pour le modèle 35/80
    - Plat de jonction pour tous les autres modèles)
3. Fixation Danivit 6 (inox Ø 6)
4. Angle rentrant
5. Angle sortant

Exemple d'utilisation Rivnet Série 80

Rivnet^® 35/80

1. Rivnet 35/80*
2. Équerre de jonction pour modèle 35/80 (sinon plat de jonction pour toutes les autres dimensions)
3. Fixation Danivit 6 (inox Ø 6)
4. Support béton*
5. Complexe d’étanchéité suivant DTU

Profilés en longueur standard de 3000 mm, prépercés en usine tous les 300 mm.

*Les applications d’EIF sur le support et le Rivnet sont importantes pour une bonne adhérence de l’étanchéité.

La forme et les dimensions de ces Rivnet permettent de résoudre les cas particuliers liés à l‘isolation thermique des bâtiments par l‘extérieur.
Profilés en longueur standard de 3000 mm, prépercés en usine tous les 300 mm.

Si votre chantier présente des isolants qui requièrent une solution différente, reportez-vous à la gamme de produit Bandonet qui présente un système de bandeau pour acrotère isolé adapté à des épaisseurs d’isolant importantes.

Rivnet^® 60/115

Son relevé de 20 mm permet de cacher la tranche de complexes d‘étanchéité de forte épaisseur.

Rivnet^® 60/160

Son talon de 160 mm permet de s’adapter dans le cas de façades avec isolation par l’extérieur.



1. 7 mm tous les 300 mm

Eléments du système Rivnet ITE

1. Profilé en longueur standard de 3000 mm
2. Pièces de jonction
   (- Plat de jonction pour le modèle 60/160
    - Équerre de jonction pour le modèle 60/115)
3. Fixation Danivit 6 (inox Ø 6)
4. Angle rentrant
5. Angle sortant

Exemple d'utilisation Rivnet ITE

1. Rivnet 60/160*
2. Pièces de jonction
   (- Plat de jonction pour le modèle 60/160
    - Équerre de jonction pour le modèle 60/115)
3. Fixation Danivit 6 (inox Ø 6, double perçage possible sur demande)
4. Support béton*
5. Isolation
6. Revêtement
7. Complexe d’étanchéité suivant DTU

Profilés en longueur standard de 3000 mm, prépercés en usine tous les 300 mm.

*Les applications d’EIF sur le support et le Rivnet sont importantes pour une bonne adhérence de l’étanchéité.

La combinaison des Rivnet entre eux permet d‘adapter la rehausse à ses besoins.
Le Rivnet ainsi composé est livré en deux parties. Le positionnement spécifique des perçages des profilés permet un assemblage sans problème sur le chantier.
Dans vos commandes, précisez toujours le type du Rivnet composé choisi.
Le premier chiffre indique toujours le Rivnet du dessus, et le deuxième le Rivnet du dessous.

A partir des cinq modèles standards, il est possible de composer vingt types de rehausse d'acrotères.

• Rehausse de 50
• Rehausse de 70
• Rehausse de 115*
• Rehausse de 170*

*Chapeau Rivnet : Option pour Rivnet Série 80 composé

Rehausse de 50

Type de Rivnet : rehausse de 50	Hauteur visible en mm
50/35/80	85
50/50/80	100
50/70/80	120
50/115/80	165
50/170/80	220

Rehausse de 70

Type de Rivnet : rehausse de 70	Hauteur visible en mm
70/35/80	105
70/50/80	120
70/70/80	140
70/115/80	185
70/170/80	240

Rehausse de 115*

Type de Rivnet : rehausse de 115*	Hauteur visible en mm
115/35/80	150
115/50/80	165
115/70/80	185
115/115/80	230
115/170/80	285

Rehausse de 170*

Type de Rivnet : rehausse de 170*	Hauteur visible en mm
170/35/80	205
170/50/80	220
170/70/80	240
170/115/80	285
170/170/80	340

Eléments du système Rivnet Série 80 composé

1. Chapeau Rivnet
2. Angle rentrant
3. Angle sortant
4. Plats de jonction haut et bas
5. Fixation Danivit 6 (inox Ø 6)

Exemple d'utilisation Rivnet Série 80 composé

Rivnet^® 170/50/80 composé

1. Rivnet 170/80*
2. Rivnet 50/80
3. Plat de jonction haut
4. Plat de jonction bas
5. Chapeau Rivnet
6. Fixation Danivit 6 (inox Ø 6)
7. Support béton*
8. Costière acier galva (non fournie)*
9. Mastic colle
10. Complexe d’ étanchéité suivant DTU

Profilés en longueur standard de 3000 mm, prépercés en usine tous les 300 mm.

*Les applications d’EIF sur le support et le Rivnet sont importantes pour une bonne adhérence de l’étanchéité.

La série se caractérise par un talon de fixation de 115 mm permettant une assise stable et un débord plus important par rapport à la façade.
Utilisables en bande de rive ou en rehausse d’acrotère, les profilés de la série 115 sont en une seule pièce (monoblocs).

Ils ont un recouvrement commun de 42 mm et se différencient par leur rehausse, de 43 mm à 158 mm.

Le système est complété par le profilé Chapeau Rivnet, qui vient protéger l’étanchéité en tête, et dont la fixation se fait par emboîtement et par collage au mastic colle polyuréthane.



1. 7 mm tous les 300 mm



Rivnet^® Série 115

La série 115 regroupe 5 profilés qui se caractérisent par un talon de fixation de 115 mm permettant une assise stable et un débord plus important par rapport à la façade.

• 85/115
• 100/115
• 130/115
• 170/115
• 200/115

Eléments du système Rivnet Série 115 monobloc

1. Chapeau Rivnet
2. Angle rentrant
3. Angle sortant
4. Équerres de jonction haute et basse
5. Profilé en longueur standard de 3000 m
6. Fixation Danivit 6 (inox Ø 6)

Exemple d'utilisation Rivnet Série 115 monobloc

Rivnet^® 170/115 monobloc

1. Rivnet 170/115
2. Équerre de jonction haute
3. Équerre de jonction basse
4. Chapeau Rivnet
5. Fixation Danivit 6 (inox Ø 6)
6. Support béton*
7. Costière acier galva (non fournie)
8. Mastic colle
9. Complexe d’ étanchéité suivant DTU

Profilés en longueur standard de 3000 mm, prépercés en usine tous les 300 mm.

*Les applications d’EIF sur le support et le Rivnet sont importantes pour une bonne adhérence de l’étanchéité.
