Les avantages Helial D - support de panneaux solaires

Propose une étanchéité en pied protégée

• Les manchons-platines assurent la conformité au DTU 43.1
• La collerette formant solin assure la conformité au DTU 20.12

Résistant au vent

• NDC de conformité aux Eurocodes disponible sur demande

Modulable

• Un ou plusieurs panneaux par support
• Différents angles possibles (de 20° à 60°)

Durable car en aluminium

• Pas d'altération mécanique de la matière dans le temps
• Pas d'altération esthétique

Simple à poser

• Sur chantier, dispositif réglable en hauteur, longueur et largeur !

Préserve les panneaux en fonctionnement lors des réfections d'étanchéité.

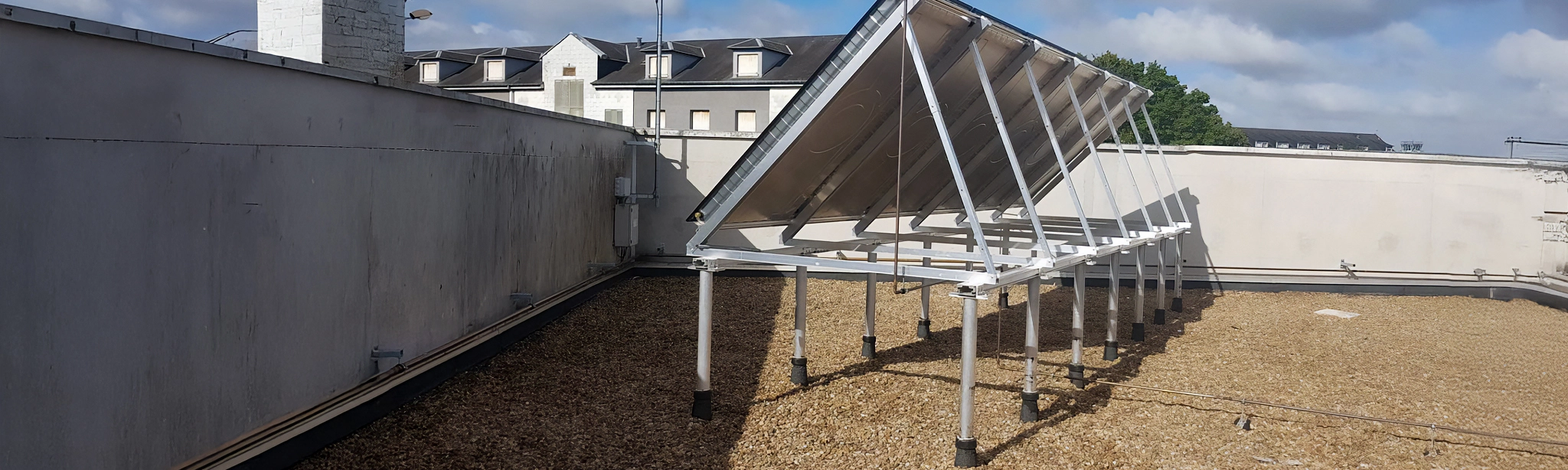

Présentation du système Helial D - Support de panneaux solaires

Helial D, support de panneaux solaires est une structure en aluminium, fabriquée sur-mesure pour panneaux solaires thermiques ou photovoltaïques.

Le système est constitué :

• de potelets fixés dans la dalle, raccordés à l'étanchéité à l'aide de manchons-platines et coiffés d'une collerette formant solin pour assurer la conformité du système aux DTU 43.1 et 20.12
• de poutres
• de structures triangulaires de maintien des panneaux solaires



Le choix d’une fabrication tout en aluminium tient à la pérennité du matériau qui est sans altération et ne nécessite donc pas d’entretien.

Helial D est dimensionné pour résister au vent. Sa résistance dépend de nombreux facteurs comme le lieu d’implantation, la hauteur du bâtiment, le nombre de panneaux par structure, etc.
Nos équipes techniques et commerciales étudient vos demandes de dimensionnement.



Orientation et inclinaison de panneaux Helial D - support de panneaux solaires

Helial D est une structure fabriquée sur-mesure, avec :

• un ou plusieurs panneaux par support
• une orientation horizontale ou verticale des panneaux
• un degré d’angle de la structure triangulaire compris entre 20° et 60°



Fixation de la structure Helial D – support de panneaux solaires

Helial D permet une fixation mécanique du système dans la dalle béton, à travers le complexe d’étanchéité avec une reconstitution de l’étanchéité en pied dans les règles de l’art, conforme aux DTU 43.12 et 20.12.

Chaque potelet est constitué :

• d’une entretoise, dimensionnée selon la hauteur du complexe d’étanchéité et de la largeur de l’équipement à fixer, conformément au DTU 43.1.
• de manchons-platines en aluminium qui permettent le raccordement au complexe d’étanchéité conformément au DTU 43.1.
• d’une collerette thermoplastique formant solin, pour protéger le relevé d’étanchéité conformément au DTU 20.12.

Mise en œuvre Helial D – support de panneaux solaires

Afin de faciliter la mise en œuvre du produit, Helial D est livré sur-mesure, avec un plan de calepinage.
Sur chantier, le dispositif peut être aisément ajusté en hauteur, en longueur et en largeur.

Vous avez besoin d’autres précisions ? Consultez nos équipes !
